隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新?lián)Q代。其中節流裝置的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇節流裝置的類型。今天西安華恒儀表廠家為廣大用戶帶來了長徑噴嘴流量計特點的文章。

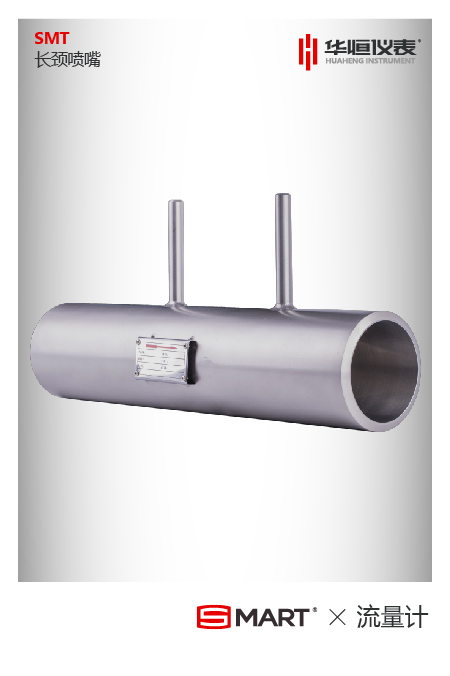

　　長徑噴嘴流量計主要用于電力行業高壓或高溫高壓場合，主蒸汽、主給水或減溫水均采用此典形設計，它具有量程比寬、精度高、壓力損失小、壽命長等特點，長徑噴嘴按國標GB/T2624－93設計制造，按國標JJG640－94進行檢定，無需實流標定。

　　適用范圍

　　1.公稱直徑：50mmDN&l0mm

　　2.公稱壓力：PN32MPa

　　3. 雷諾數范圍： 1  104Red  107

　　4.孔徑比 ：0.2

　　5.精度：0.5級，1級

　　長徑噴嘴流量計結構形式

　　長徑噴嘴由入口收縮部分A、圓筒形喉部B、下游端平面C組成，其取壓方式為D－D/2取壓。

　　長徑噴嘴有兩種形式：高比值噴嘴0.25

　　低比值噴嘴0.20  l5

　　當β值介于0.25和0.5之間量，可采用任意一種結構形式的長徑噴嘴

　　長徑噴嘴流量計參數：

　　 適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體

　　 公稱口徑：DN50  630mm

　　 工作壓力：≦42MPa

　　 工作溫度：-50℃ - 650℃

　    取壓方式：徑距（D-D/2)取壓

　　 噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2)設置取壓孔

　　 執行標準：IS05167; GB/T2624

　　 度：符合標準： 2.0 %

　　 材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等

　　噴 嘴；不銹鋼304; 316等

　　相信通過以上 長徑噴嘴流量計特點 的全部容，能夠使大家有一個較為全面的認識，對選擇合適的節流裝置有所幫助。如有疑問，可以隨時聯系我們。
