　　節流裝置的結構主要包括哪幾個部分？了解節流裝置的人很多，但是了解節流裝置組成部分的人卻很少，所以針對這個問題，小編就來跟大家一起談一談標準節流裝置有哪些部分組成！

　　節流裝置的結構

　　標準節流裝置的組成是：

　　①標準節流件及其取壓裝置；

　　節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等

　　②節流件上游側第一個阻力件和第二個阻力件；

　　③下游側第一個阻力件；

　　④所有主件及附件之間的直管段。

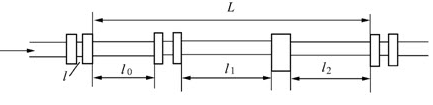

　　示意圖如圖所示：


　　節流裝置的結構主要包括哪幾個部分？

　　節流裝置的優點：

　　①結構簡單，安裝方便，工作可靠，成本低，又具有一定準確度。能滿足工程測量的需要。

　　②有很長的使用歷史，有豐富的、可靠的實驗數據，設計加工已經標準化。只要按標準設計加工的節流式流量計，不需要進行實際標定，也能在已知的不確定度范圍內進行流量。

　　尤其是第二個優點，使得節流式流量計在制造和使用上都非常方便。因?yàn)閷?duì)一個流量計，特別是大流量測量用的流量汁，在檢定時將會遇到各種各樣的困難。

　　以上就是關于節流裝置的結構全部?jī)?nèi)容介紹了，希望上述這些內容能夠幫助各位對節流裝置多一些了解，還有不明白的地方，歡迎咨詢?cè)诰€客服！
