　　概述

　　液體孔板流量計可用于測量管道中液體、氣體、蒸汽的流量。標準孔板是按國標 GB/T2624-93 進行設計制造按 JJG640-94 進行檢定。無需實流標定。標準孔板可以采用角接取壓　包括環室取壓、法蘭取壓或 D-D/2 取壓三種取壓方式。按國標規定進行設計、制造和檢定標準孔板無需實流標定精度高結構簡單制造成本低但壓力損失較大。標準孔板廣泛用于石油、化工、冶金、電力等行業。是迄今為止應用最多的一種流量計。

　　適用范圍

　　1、 公稱直徑50mmDN1200mm　超出此范圍屬非標準節流裝置

　　2、 公稱壓力PN16MPa

　　3、 孔徑比0.20   0.75

　　4、 雷諾數范圍當 0.20  0.45 時 5000ReD

　　當 0.45 0.75 時 10000ReD

　　5、精度1級

　　結構形式

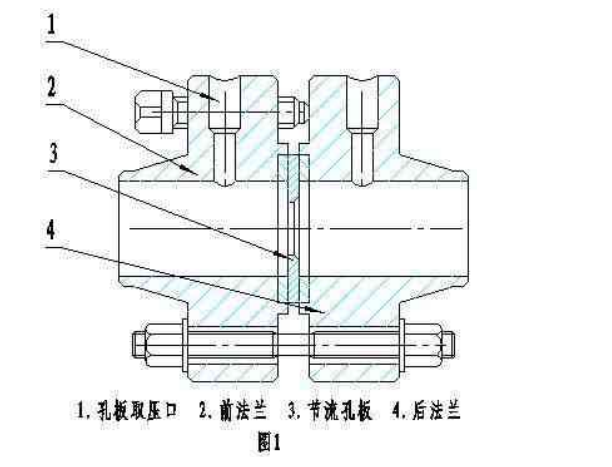

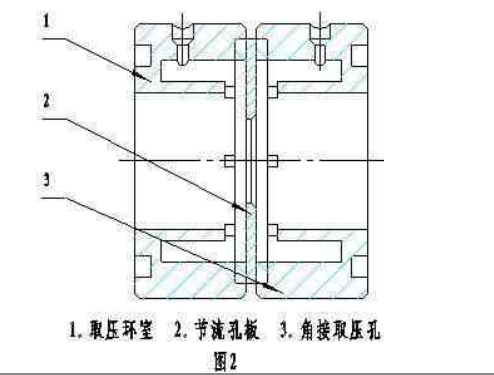

　　1、法蘭取壓、角接取壓、D-D/2 取壓方式分別見圖 1、圖 2、圖 3

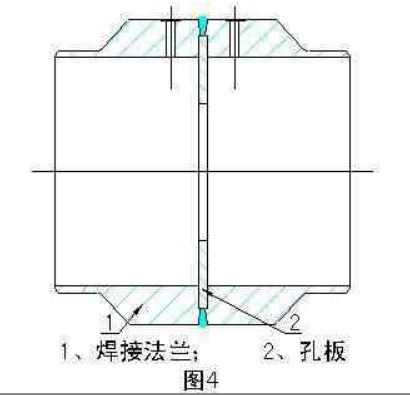

　　2、整體式焊接結構見圖 4

　　安裝要求

　　1、 安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心不同心度不得超過 0.002D/ 。

　　2、 孔板的正負壓方向上下游取壓法蘭應與介質流向相符取壓孔的方位可根據介質不同和變送器的安裝情況確定。

　　3、 節流裝置與管道連接時焊接處端面與管道軸線的不垂直度不得大于 1°焊接后內部焊縫應加工處理使其光滑無焊巴和焊渣。

　　4、 取壓法蘭與管道焊接前應先將管道上的取壓孔鉆好其直徑與取壓法蘭上的取壓孔徑相同焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。

　　5、 可選帶上、下游直管段。

　　6、 D-D/2 取壓是成套供貨法蘭連接可直接安裝。

　　相信通過以上液體孔板流量計的全部內容，能夠使大家對液體孔板流量計有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
