概述

　　V型錐式流量計（V-coneflowmeter）是近年來推出的一種新穎的差壓式流量儀表。它是利用V型錐體在測量管道中心產生的節流式流量儀表，與其它節流式流量儀表不同，它完全改變了節流布局。從中心孔突變節流改為環狀緩變節流，起到了對流場的整流均能作用。形成了差壓式流量測量所需要的理想前提條件，從本質上保證了流速—差壓轉換的穩定、準確，從而提高了儀表的精度和可靠性。由于它集中了各種差壓式流量儀表的諸多優點，同時又增強了它的適應性、穩定性和先進性，因此，它可廣泛應用于冶金、石油、化工、電力、熱網等領域?qū)σ后w、氣體、蒸汽等光譜介質的測量。

　　工作原理

　　V-錐流量計是一種差壓式流量儀表，其原理是基于封閉管道中能量相互轉換的伯努利定律，也就是說對于穩定流體，管道中流體的流速與差壓的平方根成正比，當流體接近錐體時的壓力為P1，流體通過錐體節流區時，流速會加快，動能增加，錐體下游的靜壓會降低，形成低壓區為P2，產生了差壓△P，△P=P1-P2。利用流體的連續性方程和伯努利方程，即可推導出被測流量與輸出差壓值的數學關系式。連續性方程是能量守恒定律應用于運動流體的一種數學表達式。

　　V-錐流量計的特點

　　①重塑流速曲線，整流均化，保證了較高的測量精度；

　　②測量精度度高，重復性好，測量精度可達0.2級；,

　　③具有自清潔功能，長期使用不排污、不易堵；

　　④量程比寬、壓損低，量程比可達30：1；

　　⑤長期穩定性好；

　　⑥適應性強，應用范圍廣，可測氣、液兩相介質、多相水流。

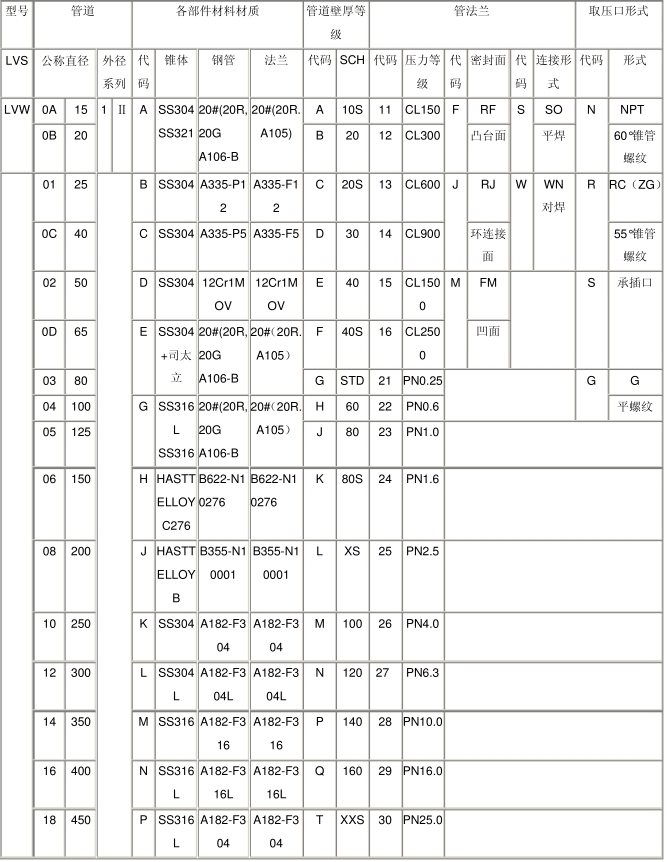

　　樣本選型

　　LVS06ILF11FSS表示DN150管道式SO法蘭連接錐式流量計，外徑為168，錐體、管道、法蘭的材質均為TP304，管道壁厚為SCH40S，管法蘭為ANSIB16.5CL150SO、RF,取壓口為1/2”承接口。

　　LVW06IIAE25FWN表示DN150管道式WN法蘭連接錐式流量計，外徑為159，錐體及錐體配件材質為TP304、管道及法蘭的材質均為20#，管道壁厚為SCH40，管法蘭為JB/T82.1/HG20595PN2.5WN、RF,帶頸對焊、凸臺面，取壓口1/2”錐管螺
